РС100А
Рубильники
Рубильники типа РС (РБ)
Данная продукция сертифицирована ОС «Международные стандарты и системы» № UA 1.066.0109794-11 и соответствует требованиям ДСТУ 3020-95, ГОСТ 2327-89
Рубильники типа РС, открытого исполнения с приводом служат для защиты от токов короткого замыкания и длительных токов перегрузки и нечастых неавтоматических коммутаций обесточенных электрических цепей переменного тока частотой 50 ГЦ напряжением 380В. Рубильники применяются для комплектации силовых щитов, ящиков, шкафов и других распределительных устройств, выполненных из металлических заземленных конструкций.

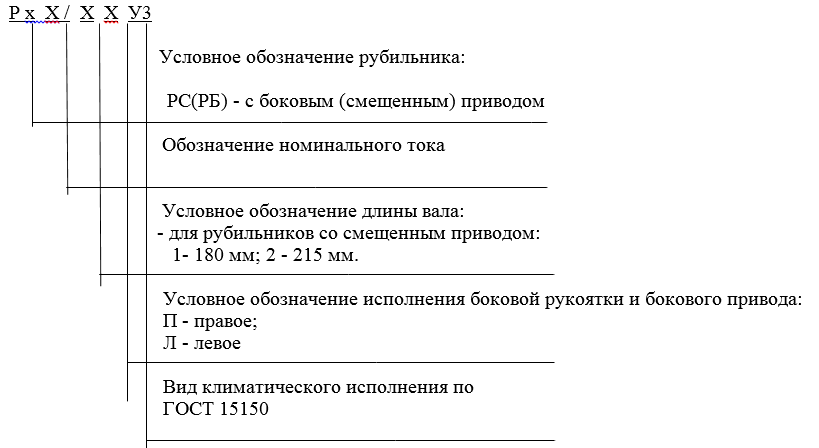

Структура условного обозначения
.png)

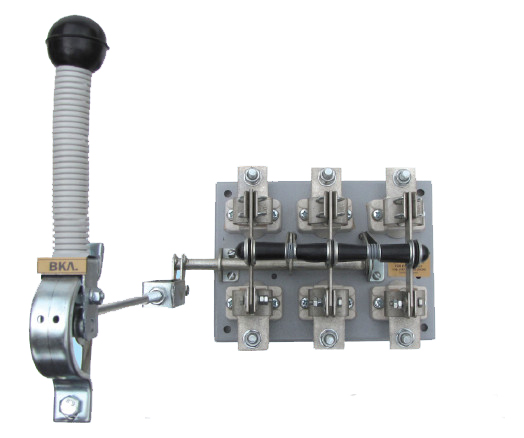

РУБИЛЬНИК ТИПА РБ 100А, 250А, 400А
Технические характеристики.
Номинальный ток, А - 100, 250, 400
Номинальное напряжение - 380 В
Число полюсов - 3
Тип привода - П-38
Присоединение привода - правое (левое)
Допустимая частота включений не более - 6 раз в час
Механическая стойкость рубильника - 10000 циклов (вкл/выкл)
Климатическое исполнение - У3
Климатическое исполнение рубильника «У», категория размещения 3 по ГОСТ 15150, высота над уровнем моря - не более 2000м.
Исполнение по степени защиты IP00 ГОСТ 14254.
Виброустойчивость рубильника до 35 Гц.
Рабочее положение в пространстве - вертикальное с отклонением до 5град.в любую сторону.
Номинальный режим работы - продолжительный.
Коммутационная износоустойчивость в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 составляет не менее 500 циклов «ВО» при токе равном 0,5 Iн.
Коммутационная способность рубильника в электрических цепях переменного тока при напряжении равном 1,1 Uн, коэффициенте мощности 0,85 составляет не менее 10 циклов «ВО» при токе равном 1,5 Iн.
Габаритные, установочные и присоединительные размеры
