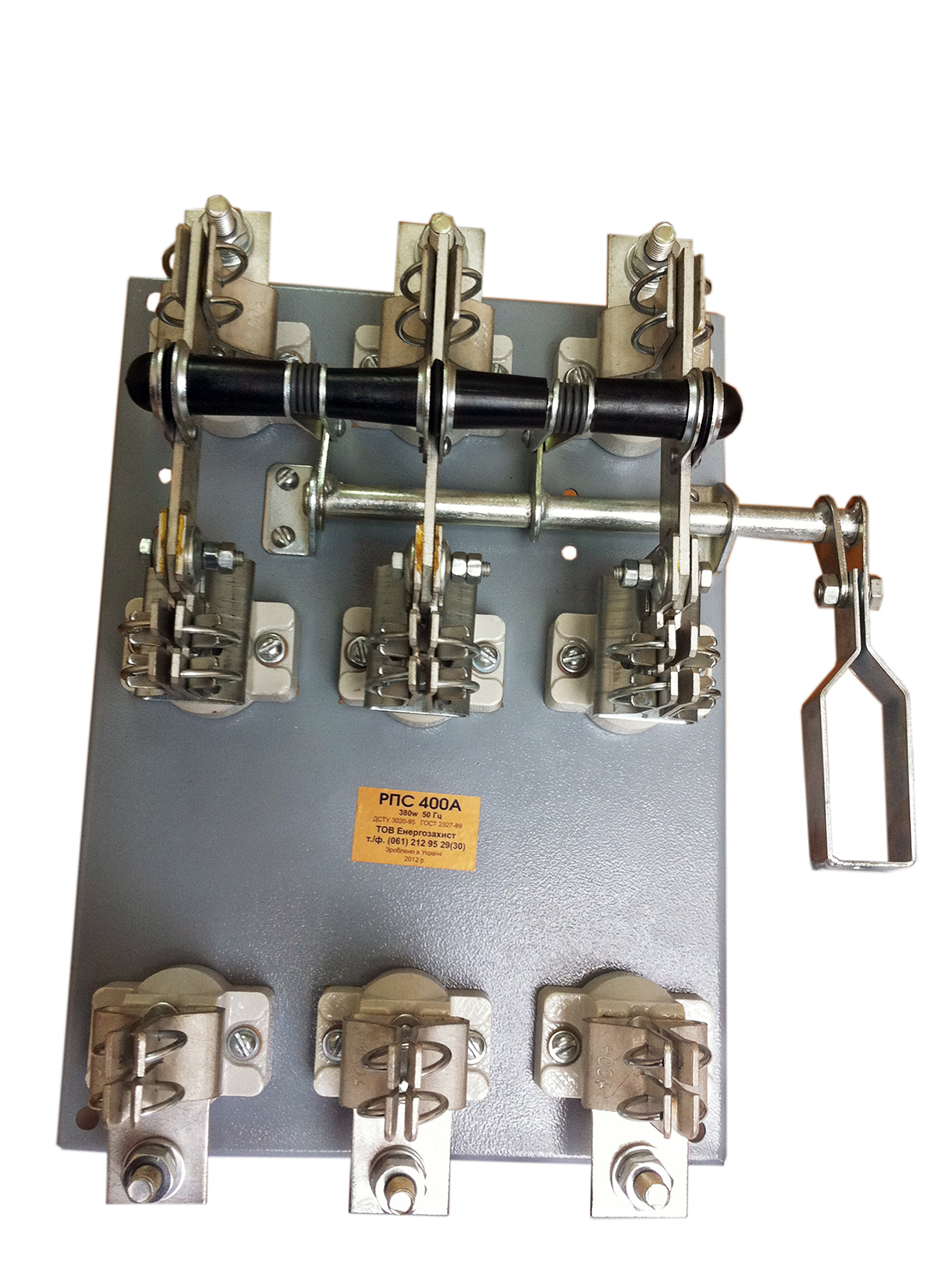

РУБИЛЬНИК ТИПА РПС 100А, 250А, 400А



Технические характеристики.









Номинальный ток, А                                           - 100, 250, 400

Номинальное напряжение                                  - 380 В

Число полюсов                                                    - 3

Тип привода                                                         - П-38

Присоединение привода                                     - правое (левое)

Допустимая частота включений не более                    - 6 раз в час

Механическая стойкость рубильника               - 10000 циклов (вкл/выкл)



Климатическое исполнение рубильника «У», категория размещения 3 по ГОСТ 15150, высота над уровнем моря - не более 2000м.

Исполнение по степени защиты IP00 ГОСТ 14254.

Виброустойчивость рубильника до 35 Гц.

Рабочее положение в пространстве - вертикальное с отклонением до 5град.в любую сторону.

Номинальный режим работы - продолжительный.

Коммутационная износоустойчивость в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 составляет не менее 500 циклов «ВО» при токе равном 0,5 Iн.

Коммутационная способность рубильника в электрических цепях переменного тока при напряжении равном 1,1 Uн, коэффициенте мощности 0,85 составляет не менее 10 циклов «ВО» при токе равном 1,5 Iн.

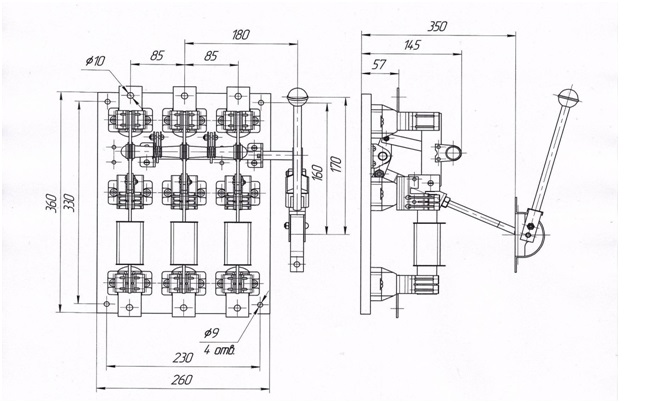

Габаритные, установочные и присоединительные размеры

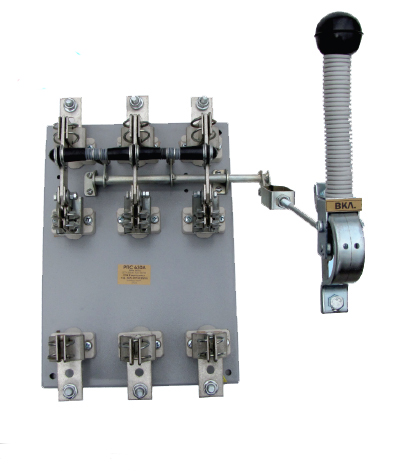

                                           РУБИЛЬНИК ТИПА РПС 630А

Технические характеристики.

Номинальный ток, А                                           - 630

Номинальное напряжение                                  - 380 В

Число полюсов                                                    - 3

Тип привода                                                         - П-38

Присоединение привода                                     - правое (левое)

Допустимая частота включений не более                    - 6 раз в час

Механическая стойкость рубильника               - 10000 циклов(вкл/выкл)

Климатическое исполнение рубильника «У», категория размещения 3 по ГОСТ 15150, высота над уровнем моря - не более 2000м.

Исполнение по степени защиты IP00 ГОСТ 14254.

Виброустойчивость рубильника до 35 Гц.

Рабочее положение в пространстве - вертикальное с отклонением до 5град.в любую сторону.

Номинальный режим работы - продолжительный.

Коммутационная износоустойчивость в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 составляет не менее 500 циклов «ВО» при токе равном 0,5 Iн.

Коммутационная способность рубильника в электрических цепях переменного тока при напряжении равном 1,1 Uн, коэффициенте мощности 0,85 составляет не менее 10 циклов «ВО» при токе равном 1,5 Iн.

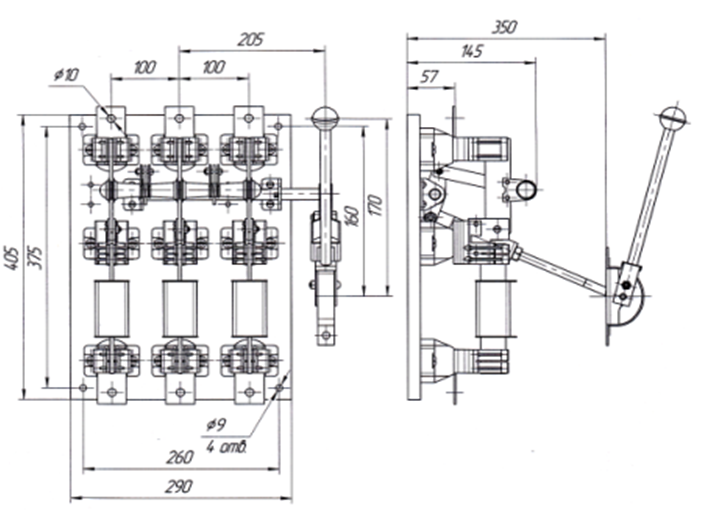

Габаритные, установочные и присоединительные размеры

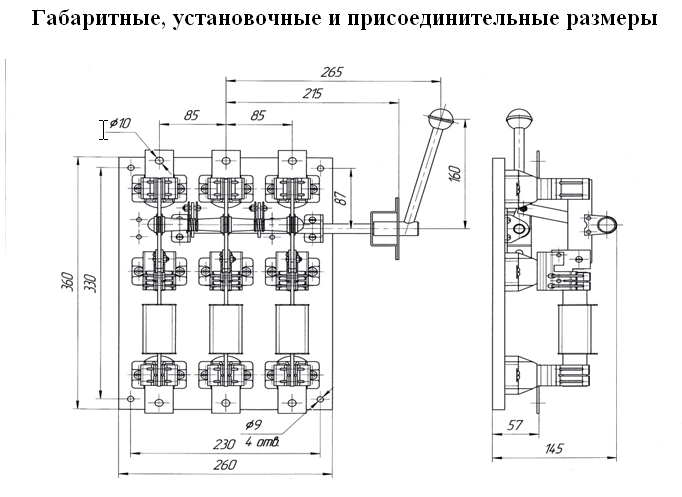

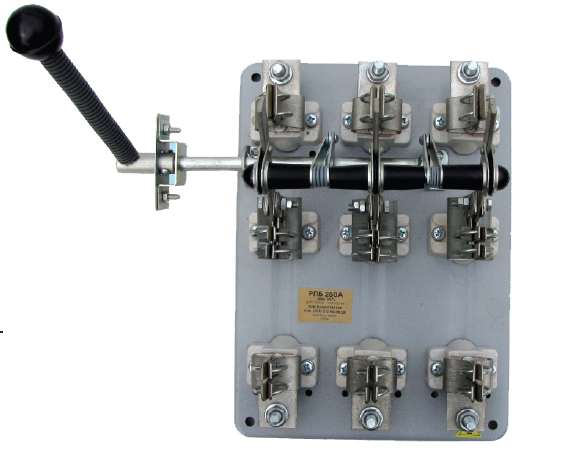

РУБИЛЬНИК ТИПА РПБ 100А, 250А, 400А

Технические характеристики.

Номинальный ток, А                                           - 100, 250, 400

Номинальное напряжение                                  - 380 В

Число полюсов                                                    - 3

Тип привода                                                         - рукоятка, розетка

Присоединение привода                                     - правое (левое)

Допустимая частота включений не более                    - 6 раз в час

Механическая стойкость рубильника               - 10000 циклов(вкл/выкл)

Климатическое исполнение                               - У3

Климатическое исполнение рубильника «У», категория размещения 3 по ГОСТ 15150, высота над уровнем моря - не более 2000м.

Исполнение по степени защиты IP00 ГОСТ 14254.

Виброустойчивость рубильника до 35 Гц.

Рабочее положение в пространстве - вертикальное с отклонением до 5град.в любую сторону.

Номинальный режим работы - продолжительный.

Коммутационная износоустойчивость в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95 составляет не менее 500 циклов «ВО» при токе равном 0,5 Iн.

Коммутационная способность рубильника в электрических цепях переменного тока при напряжении равном 1,1 Uн, коэффициенте мощности 0,85 составляет не менее 10 циклов «ВО» при токе равном 1,5 Iн

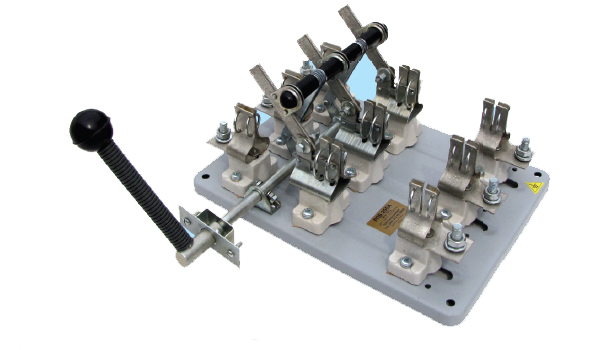

РУБИЛЬНИК ТИПА РПБ 630А

РУБИЛЬНИК ТИПА РПБ 630А

Технические характеристики.

Номинальный ток, А                                           - 630

Номинальное напряжение                                  - 380 В

Число полюсов                                                    - 3

Тип привода                                                         - рукоятка, розетка

Присоединение привода                                     - правое (левое)

Допустимая частота включений не более                    - 6 раз в час

Механическая стойкость рубильника               - 10000 циклов(вкл/выкл)

Климатическое исполнение                               - У3

Климатическое исполнение рубильника «У», категория размещения 3 по ГОСТ 15150, высота над уровнем моря - не более 2000м.
