Предохранители высоковольтные серии ПК(т),

ПК(н), ПК(э),ПК(эн)

Данная продукция сертифицирована ОС «Международные стандарты и системы  № UA1.093.0003154-11 и соответствует требованиям ГОСТ 2213-79, ТУ У 31.2-37056635-001:2010.

Предохранители высоковольтные серии ПК(т), ПК(н), ПК(э), ПК(эн) предназначены для защиты высоковольтных силовых цепей трансформаторов, воздушных и кабельных сетей, переменного тока частоты 50-60Гц от перегрузок и токов короткого замыкания.

Высоковольтные предохранители

На нашем сайте представлен большой выбор разновидностей высоковольтных предохранителей по оптимально доступным ценам. Мы изготавливаем только высококачественную продукцию. Умелые руки и опыт наших специалистов – это залог качественной и надежной работы  воздушных линий и силового электрооборудования от возникающего короткого замыкания.

Высоковольтные предохранители – это традиционная и простая защита электроустановок от токов короткого замыкания. Компания ООО «Энергозащита» предлагает всем организациям, которые эксплуатируют системы электроснабжения, функциональное и надежное  высоковольтное предохранительное оборудование собственного производства. Приобретая и используя нашу продукцию, вы имеете существенную экономию на сооружении дорогостоящих систем защиты сложного электрооборудования от коротких замыканий.

Любой высоковольтный предохранитель состоит из 3-х основных элементов:

- предохранительный патрон;

- контакты для установки патрона;

- опорные изоляторы.

Вы можете приобрести весь комплект оборудования или каждую его часть. Изделия отвечают всем требованиям и стандартам, предъявляемым современной электроэнергетикой к защитному предохранительному оборудованию.

Главный элемент предохранителя – патрон, состоит из трубки, изготовленной из электротехнического фарфора повышенной прочности. Во внутреннее пространство трубки помещается плавкая вставка, которая и выполняет главную защитную функцию. Когда через нее проходит ток короткого замыкания, плавкая вставка расплавляется, что прекращает течение тока. В это же время возникает электросиловая дуга, которая должна быть оперативно погашена. С этой задачей эффективно справляется кварцевый песок, который также в процессе изготовления высоковольтного предохранителя засыпается во внутреннее пространство патрона.

Для изготовления патрона выбран достаточно прочный материал фарфор, который способен выдержать воздействие силовой дуги, при срабатывании предохранителя остаться целым, что в свою очередь является пожаробезопасным при эксплуатации изделий и электроустановки в целом.

Часто в течение долей секунды ток короткого замыкания способен вывести из строя дорогостоящее электрооборудование (трансформатор и прочее). Поэтому необходимо, чтобы предохранитель срабатывал очень быстро. Таким образом, высокая скорость срабатывания даст 100% гарантию защиты электрооборудования.

При изготовлении предохранителей мы учли и экономический аспект. Цоколи и контакты изготавливаются из высококачественной латуни, что в свою очередь наряду с прочностью контактной группы обеспечивает низкие потери электроэнергии в штатном режиме. Изделия сохраняют свои высокие эксплуатационные качества даже в условиях повышенной влажности, т. е показатели проводимости никогда не отклоняются от заложенных в проектной документации значений. Высококачественные латунные цоколи  и контакты имеют высокий уровень коррозийной стойкости.

Высоковольтные предохранители от компании  ООО «Энергозащита» - это доступная по цене и эффективная защита вашего электрооборудования от токов коротких замыканий.





Структура условного обозначения







































































Технические характеристики

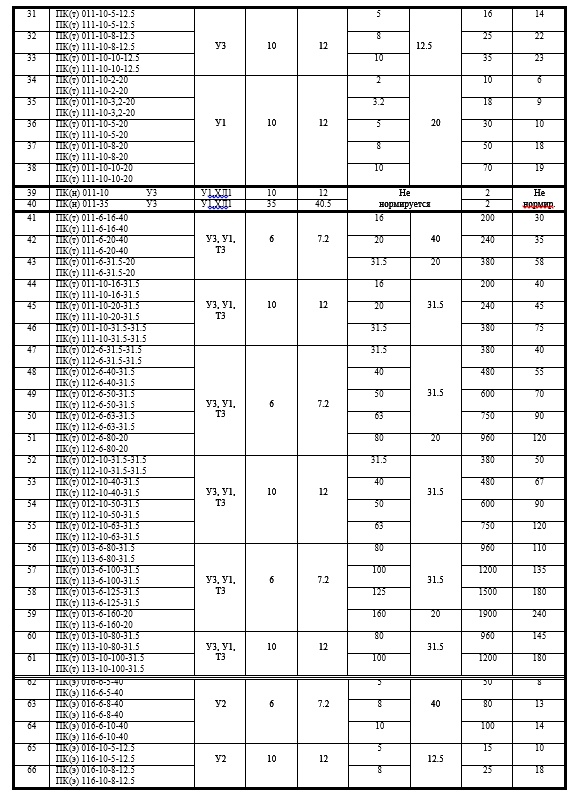

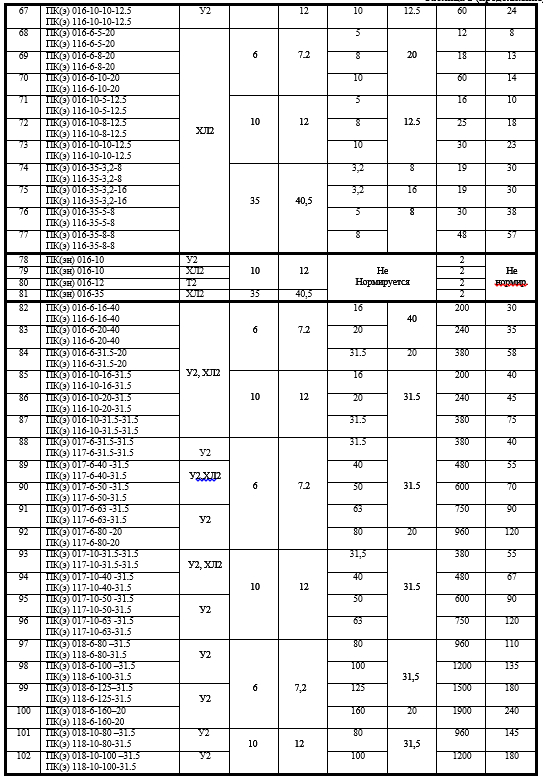

  Тип исполнения предохранителей и основные технические данные приведены в таблице №2.

  Предохранители отключают без повреждения токи от нормированного минимального тока отключения до номинального тока отключения и относятся к классу 2 по ГОСТ 2213.

При отключении токов, амплитудное значение напряжения, возникающего между выводами предохранителей, не превышает: для предохранителей 6 кВ - не более 15 кВ; для предохранителей 10 кВ - не более 25 кВ;  для предохранителей 35 кВ - не более 85 кВ.

Электрическая прочность изоляции предохранителей – по ГОСТ 1516.1

Предохранители серии ПК(н) и ПК(эн) допускают длительное протекание тока нагрузки 0,5А.

Патроны предохранителей категории размещения У1, У2 и ХЛ1, ХЛ2 - водонепроницаемы.

Предохранители по характеристикам являются токоограничивающим

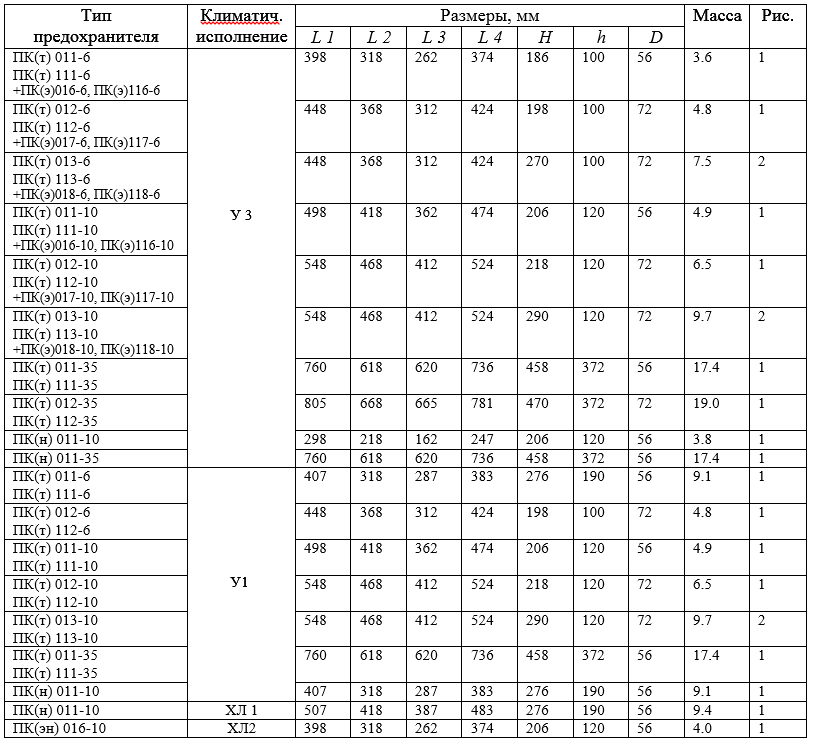

Таблица 1

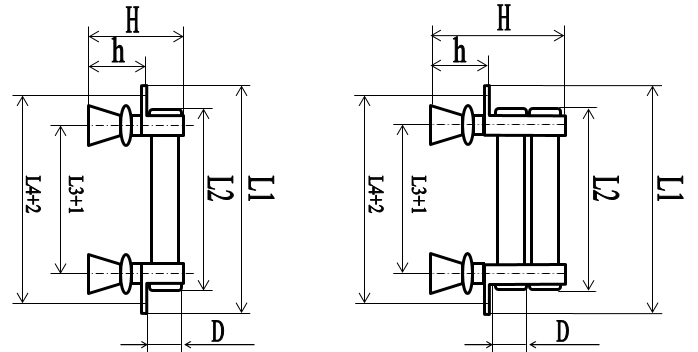

ГАБАРИТНО-УСТАНОВОЧНЫЕ РАЗМЕРЫ И МАССА ПАТРОНОВ ПРЕДОХРАНИТЕЛЕЙ
