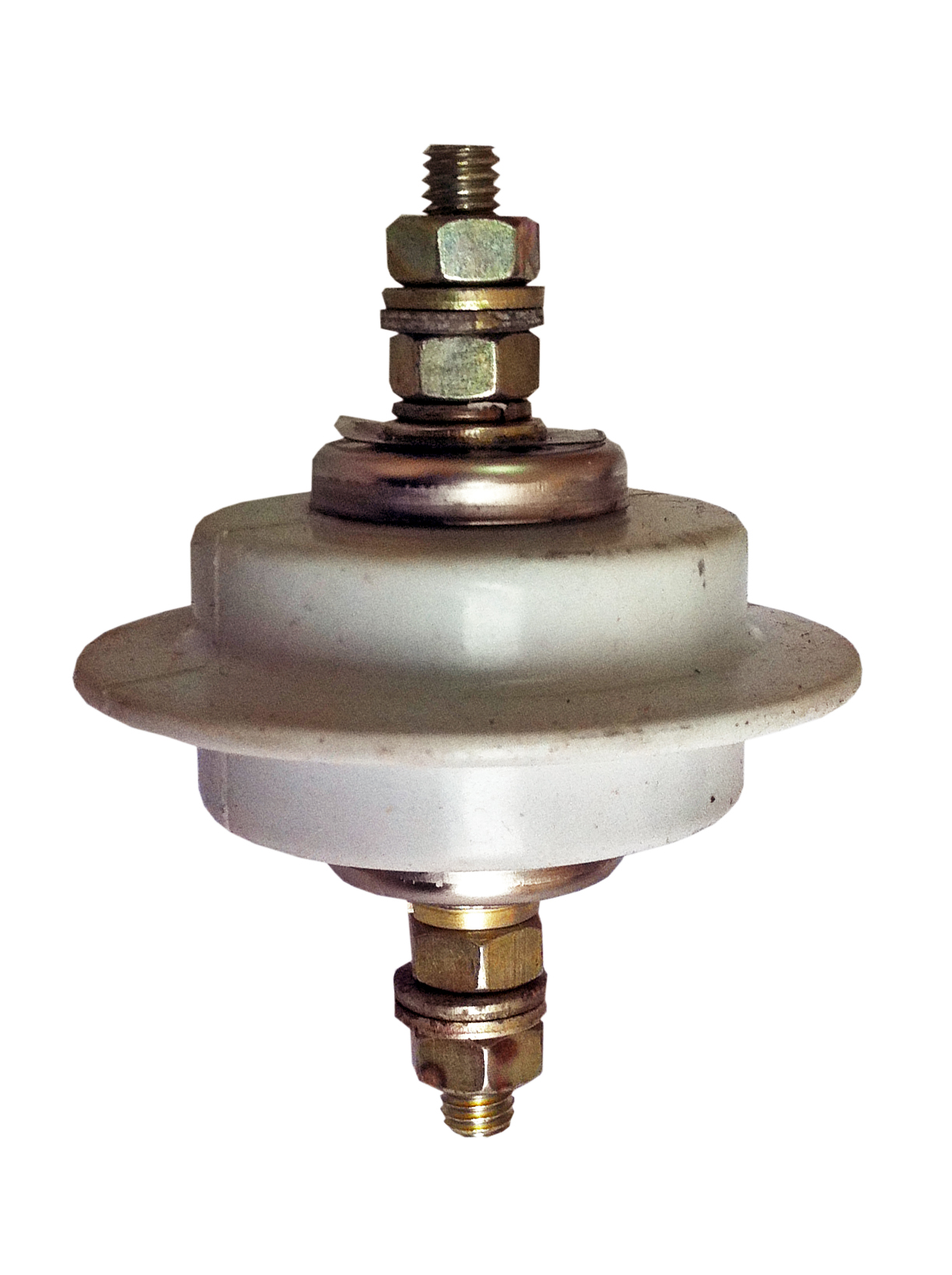

ОПН-0.38 кв.
Ограничители перенапряжения
Ограничители перенапряжений нелинейные 0,38-35 кВ
(ОПН 0,38, ОПН 0,66, ОПН 3, ОПН 6, ОПН 10, ОПН 35)
Конструкция
Ограничители перенапряжений нелинейные (ОПН) представляют собой разрядники без искровых промежутков, в которых используются высоконелинейные резисторы (варисторы), изготовленные на базе окиси цинка (ZnO).
Назначение
ОПН -П-0,38 УХЛ1; ОПН -П-0,66 УХЛ1; ОПН -П1-0,38 УХЛ1; ОПН -П1-0,66 УХЛ1
Предназначены для защиты изоляции электрооборудования подстанций и сетей на классы напряжения 0,38 и 0,66 кВ от коммутационных и атмосферных перенапряжений. Способ установки: «фаза-земля».
ОПН -1-3/3,8 III УХЛ1; ОПН -2-3/3,8 УХЛ1; ОПН -1-6/7,2 III УХЛ1; ОПН -2-6/7,2 III УХЛ1; ОПН -1-6/7,6 III УХЛ1; ОПН -2-6/7,6 III УХЛ1; ОПН -10/12 III УХЛ1; ОПН -2-10/12 III УХЛ1; ОПН -1-10/12,7 III УХЛ1; ОПН -2-10/12,7 III УХЛ1; ОПНФ -6/7,2 УХЛ 1; ОПНФ -6/7,6 УХЛ 1; ОПНФ -10/12 УХЛ1; ОПН -10/12,7 УХЛ1
Предназначены для защиты электрооборудования распределительных сетей напряжением 3, 6, 10 кВ переменного тока с изолированной или компенсированной нейтралью от грозовых перенапряжений. Способ установки: «фаза-земля». Ограничители могут быть использованы во всех точках сети, где ранее предусматривалось применение вентильных разрядников серии РВО.
Ограничители перенапряжений нелинейные выпускаются в исполнениях:
1.Вариант присоединения токоведущего проводника — шпилька с двумя шайбами, без монтажного присоединения — установка на заземленную конструкцию.
2.Вариант присоединения токоведущего и заземляющего проводников — шпилька со скобой и шайбой, монтажное приспособление — кронштейн.
ОПН -П1-3/3,0/10/2 УХЛ(1,2); ОПН -П1-6/6,0/10/2 УХЛ(1,2); ОПН -П1-10/10,5/10/2 УХЛ(1,2)
Предназначены для защиты двигательной нагрузки в сетях напряжением 3, 6, 10 кВ от грозовых и коммутационных перенапряжений. Способ установки: параллельно контактам главных цепей выключателя.
ОПН -П1-3/3,3/10/2 УХЛ(1,2); ОПН -П1-6/6,9/10/2 УХЛ(1,2); ОПН -П1-10/11,5/10/2 УХЛ(1,2)
Предназначены для защиты кабельных сетей, двигательной и трансформаторной нагрузки в промышленных сетях напряжением 3, 6, 10 кВ от грозовых и коммутационных перенапряжений. Способ установки: «фаза-земля». Место установки — линейный отсек ячеек КРУ, входные зажимы двигателей, около трансформаторов. Имеется большой выбор комплектов монтажных частей.
ОПН -П1-3/3,6/10/2 УХЛ(1,2); ОПН -П1-6/7,2/10/2 УХЛ(1,2); ОПН -П1-10/12/10/2 УХЛ(1,2); ОПН -П1-15/18/10/2(3) УХЛ1; ОПН -П1-20/24/10/2(3); ОПН -П1-35/40,5/10/2(3) УХЛ1; ОПН -П1-35/44/10/3 УХЛ1
Предназначены для защиты трансформаторной нагрузки и другого электрооборудования в воздушных распределительных сетях напряжением 3, 6, 10, 15, 20, 35 кВ от грозовых и коммутационных перенапряжений. Способ установки :«фаза-земля».
Преимущества ОПН
обеспечивают эффективное ограничение перенапряжений;
взрывобезопасны;
вибропрочны и сейсмостойки;
обладают высокой стабильностью характеристик;
имеют малые габариты и вес;
надежны в эксплуатации.
Все ограничители — одноколонкового исполнения. ОПН для распределительных сетей производятся как в полимерной, так и в фарфоровой изоляции. Остальные ограничители — только в полимерной изоляции.
Условия эксплуатации
ОПН на классы напряжений от 0,38 до 35 кВ применяются для внешней установки в условиях умеренного и холодного климата (УХЛ1) при температуре окружающей среды в диапазоне от -60° до +50°С, а ОПН от 3 до 10 кВ также в условиях УХЛ2.
Условные обозначения
О - ограничитель
П - перенапряжений
Н – нелинейный
П – полимерная изоляция
1 – исполнение по установке – опорное
ХХ/ХХ - 3/3,0;3/3,3;3/3,6;6/6,0;6/6,6;6/6,9;6/7,2;10/10,5;10/11,5;10/12,0;
10/12,0;15/18,0;20/24,0;35/40,5;35/44- в числителе – класс напряжения сети в киловольтах;
в знаменателе – наибольшее длительно допустимое рабочее напряжение в киловольтах;
10 – номинальный разрядный ток в килоамперах
2(3) – класс пропускной способности ограничителя
УХЛ - климатическое исполнение по ГОСТ15150-69
1(2) – категория размещение по ГОСТ 15150-69
Гарантия
Гарантийный срок эксплуатации ограничителей перенапряжений составляет 5 лет с момента ввода ограничителей в эксплуатацию, но не более 7 лет со дня отгрузки с предприятия –изготовителя.
Тип изделия |
Краткая техническая характеристика |
Обозначение ТУ |
Год постановки на производство |
|||||||
Класс напряжения сети, кВ действ. |
Наибольшее рабочее напряжение, кВ действ. |
Остающееся напряжение при волне импульсного тока с амплитудой, кВ, не менее |
Масса кг,не более |
|||||||
250 |
500А |
2500A |
5000A |
1000A |
||||||
а) для защиты изоляции электрооборудования подстанций и сетей с глухозаземленной нейтралью от атмосферных и коммутационных перенапряжений |
||||||||||
ОПН-П-0,38УХЛ1 |
0,38 |
0,4 |
1,4 |
- |
1,6 |
1,7 |
- |
0,14 |
ТУ3414-003-00468683-93 |
1995 |
ОПН-П-0,66УХЛ1 |
0,66 |
0,8 |
2,8 |
- |
3,2 |
3,4 |
- |
0,17 |
(ИВЕЖ.674361.028 ТУ) |
- // - |
ОПН-П1-0,38УХЛ1 |
0,38 |
0,4 |
1,4 |
- |
1,6 |
1,7 |
- |
0,32 |
- // - |
1998 |
ОПН-П1-0,66УХЛ1 |
0,66 |
0,8 |
2,8 |
- |
3,2 |
3,4 |
- |
0,35 |
- // - |
- // - |
