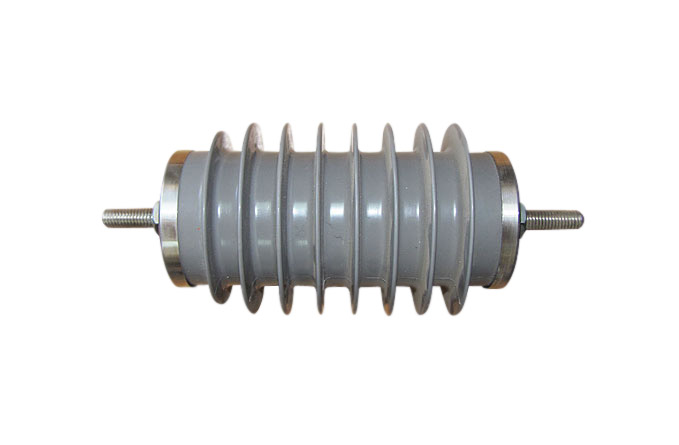

ОПН 6кВ

Ограничители перенапряжения

 Купить

   Ограничители перенапряжений в фарфоровых или полимерных покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной нейтралью класса напряжения 6 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

Основные технические характеристики ограничителей перенапряжений

ОПНп - 6 УХЛ2

ОПН - 6 УХЛ1

OПНп - 6 II УХЛ1

ОПНп - 6 УХЛ1

Номинальное напряжение, кВ

6,0

Наибольшее рабочее напряжение, кВ

6,0; 6,6; 6,9;, 7,2; 7,6

Остающееся напряжение при импульсном токе 1,2/2,5 мс с амплитудой:
·  300 А, не более, кВ

16.0

16.0

16.0

16.0

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой:
·  1000 А, не более, кВ
·  5000 А, не более, кВ




20,0
21,0

Пропускная способность:
20 воздействий импульсов тока
·  8/20 мкс с амплитудой, А
·  1,2/2,5 мс с амплитудой, А




10000
300; 400; 500; 550

Масса не более, кг

1,0

1,6

2,0

1,2

Обозначение технических условий

ТУ 3414-004-31911579-2007

Высота,мм

120

230

165

205

Длина пути утечки внешней изоляции, см, не менее

19,2

21

22,3

22.5
