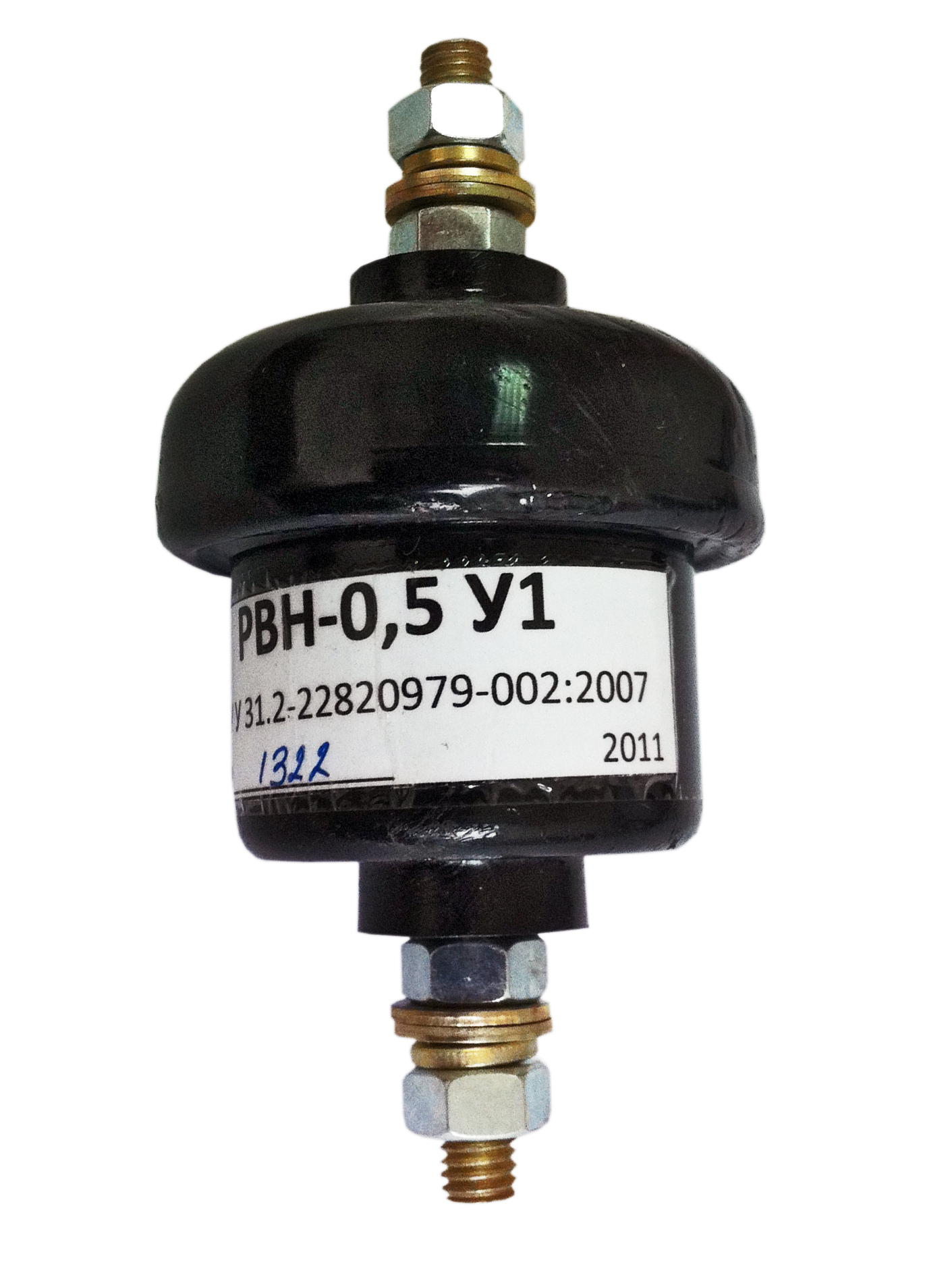

Разрядник вентильный РВН-0.5 низковольтный
Разрядники низковольтные РВН-0.5 (РВН-0.5 У1, РВН-0.5 МНУ1, РВН-0.5 КУ1) предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением до 0.5 кВ. Разрядники РВН-0.5 изготавливаются для сетей с любой системой заземления нейтрали.
Структура условного обозначения разрядника РВН-0.5 У1
- Р - разрядник
- В - вентильный
- Н - низковольтный
- 0.5 - класс напряжения сети, кВ
- У - климатическое исполнение по ГОСТ 15150-69
- 1 - категория размещения по ГОСТ 15150-69
Наличие буквы "М" в маркировке разрядника означет, что данный разрядник произведен по модернизированной технологии.
Наличие буквы "Н" в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.
Описание разрядника РВН-0.5 У1
Разрядник вентильный РВН-0.5 представляет собой защитный аппарат подвесного исполнения, содержащий единичный искровой промежуток и резистора, заключенные в герметичный пластмассовый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.
Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.
Технические характеристики разрядника РВН-0.5 У1
| Наименование | Единица изм. | Значение |
|---|---|---|
| Класс напряжения сети | кВ | 0,38 |
| Наибольшее длительно допустимое рабочее напряжение, Uнр | кВдейств. | 0,5 |
| Пробивное напряжение в сухом состоянии и под дождем, min/max | кВ | 2,3/2,7 |
| Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более | кВ | 4,3 |
| Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более: | ||
| 1000 | A | 2,5 |
| Токовая пропускная способность (количество воздействий): | ||
| при импульсе тока длительностью 16/40 мкс амплитудой 3 кА | раз | 20 |
| при импульсе тока длительностью 3/8 мс амплитудой 35 А | раз | 20 |
| Длина пути утечки внешней изоляции разрядника, не менее | см | 2,6 |
| Ток утечки | мкА | 6 |
| Допустимое тяжение проводов, не менее | H | 50 |
| Высота разрядника, не более | мм | 120 |
| Масса разрядника, не более | кг | 0,3 |
Условия эксплуатации разрядника РВН-0.5 У1
Разрядники предназначены для работы в районах с умеренным климатом и промышленной атмосферой, как в закрытом помещении, так и на открытом воздухе. Рабочая температура – от -45°С до +45°С для исполнения У1 и от -10°С до +50°С для исполнения Т1. Высота установки ограничителей – не более 1000 м над уровнем моря. Относительная влажность воздуха – 100% при температуре +25°С .
Срок службы разрядника РВН-0.5 У1 – не менее 20 лет. Гарантийный срок – 3 года.
